工業污泥處理公司采用低溫烘干工藝實現污泥減量目的，工業污泥脫水后把污泥打碎，擠壓成長條后再進入烘干箱與循環空氣進行換熱換質處理。低溫污泥干化的原理就是把污泥通過熱換器蒸發交換，進一步降低溫度后再經過水冷等環節，實現污泥低溫烘干的效果。低溫烘干耗能低，安全性比較高，比較傳統的處理工藝自動化程度也高。低溫污泥烘干工藝流程如何？安峰對此工藝流程進行成功案例說明。

　　
　　權利要求書
　　

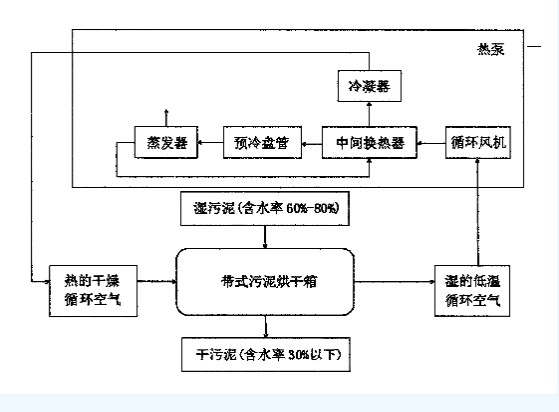

　　1.低溫污泥烘干工藝，其特征在于，其工藝步驟為：(1)將含水率60%-80%的濕污泥經過破碎、擠條成型后進入帶式污泥烘干箱;
　　
　　(2)帶式污泥烘干箱中的濕污泥經與熱的干燥循環空氣換熱換質后變?yōu)楹?0%以下的干污泥，熱的干燥循環空氣變?yōu)闈竦牡蜏匮h(huán)空氣;
　　
　　(3)濕的低溫循環空氣經循環風機吸入熱泵，并從循環風機吹入中間換熱器與蒸發出風做熱交換進一步降低溫度;
　　
　　(4)降溫后的低溫循環空氣從中間換熱器出風，經過水冷預冷盤管再降低溫度;
　　
　　(5)從水冷預冷盤管出風經過蒸發器蒸發，溫度降至露點以下，從而冷凝水析出;
　　
　　(6)蒸發出風經過中間冷卻器與熱泵回風做熱交換，提升出風溫度后進入冷凝器;
　　
　　(7)循環風通過冷凝器進一步升溫后變?yōu)闊岬母稍锏难h(huán)空氣進入帶式污泥烘箱，實現循環處理。
　　
　　2.根據權利要求1所述的低溫污泥烘干工藝，其特征在于，所述熱的干燥循環空氣的溫度為60-70℃，濕度在20%以下，經帶式污泥烘干箱處理后進入熱泵的濕的低溫循環空氣溫度為50-60℃，濕度在50%以上。
　　
　　說明書
　　
　　低溫污泥烘干工藝
　　
　　技術領域
　　
　　本發明涉及的是污泥干化技術領域，具體涉及低溫污泥烘干工藝。
　　
　　背景技術
　　
　　污泥干化是污泥處理必要的中間過程，從直接施用到直接焚燒，從干化后施用，到干化后焚燒，直到最近的干化后氣化，基本上肯定了干化作為一項必要的中間過程的重要性。其原因主要有兩個：經濟性，無論是運輸處置減量，還是能源消耗減量;衛生性，農用的必要條件。污泥干化最終處置方式是國情的選擇，填埋無疑是不可取的，這不僅在于土地價值昂貴，主要還是從能源和生物能資源方面考慮，國家要求減少和限制污泥的填埋。
　　
　　目前大部分行業污泥脫水僅采用機械擠壓式污泥脫水，如帶式壓濾機、板框式壓濾機、疊螺機以及離心式脫水機，其脫水后污泥含水率在70%-90%左右;選擇焚燒作為處置手段，該污泥本身的熱量不足以維持其熱量需求，所以此類污泥的對于后續的儲存、運輸及焚燒來說經濟性差，這是造成目前污泥處置成本高的重要原因，對企業污泥的干燥減重、減容的要求日益劇增。
　　
　　目前國內污泥干燥工藝、技術在不斷發展，采用的能源方式主要為直接加熱式居多，即使用蒸汽、煙氣尾氣、電加熱等形式將污泥加熱至100℃以上，使污泥的水份變?yōu)樗魵馀懦?該形式烘干裝置存在以下問題：
　　
　　(1)能耗高：能量需求為每公升蒸發量最低需要620大卡，直接加熱式干化設備處理商標稱其系統的熱能需求是800-850大卡。
　　
　　(2)帶來二次污染：烘干污泥同時帶來污染性的尾氣需要再做處理裝置方能達標排放。
　　
　　(3)烘干溫度高帶來烘干安全問題：高溫烘干污泥氣流中污泥可能揮發出來的物質爆炸、毒性等問題難以避免。
　　
　　基于此，設計一種低溫污泥烘干工藝尤為必要。
　　
　　發明內容
　　
　　針對現有技術上存在的不足，本發明目的是在于提供一種低溫污泥烘干工藝，能耗低，無二次污染，烘干溫度低，安全性高，烘干自動化程度高，大大降低污泥干化成本，易于推廣使用。
　　
　　為了實現上述目的，本發明是通過如下的技術方案來實現：低溫污泥烘干工藝，其工藝步驟為：(1)將含水率60%-80%的濕污泥經過破碎、擠條成型后進入帶式污泥烘干箱;
　　
　　(2)帶式污泥烘干箱中的濕污泥經與熱的干燥循環空氣換熱換質后變?yōu)楹?0%以下的干污泥，熱的干燥循環空氣變?yōu)闈竦牡蜏匮h(huán)空氣;
　　
　　(3)濕的低溫循環空氣經循環風機吸入熱泵，并從循環風機吹入中間換熱器與蒸發出風做熱交換進一步降低溫度;
　　
　　(4)降溫后的低溫循環空氣從中間換熱器出風，經過水冷預冷盤管再降低溫度;
　　
　　(5)從水冷預冷盤管出風經過蒸發器蒸發，溫度降至露點以下，從而冷凝水析出;
　　
　　(6)蒸發出風經過中間冷卻器與熱泵回風做熱交換，提升出風溫度后進入冷凝器;
　　
　　(7)循環風通過冷凝器進一步升溫后變?yōu)闊岬母稍锏难h(huán)空氣進入帶式污泥烘箱，實現循環處理。
　　
　　作為優選，所述熱的干燥循環空氣的溫度為60-70℃，濕度在20%以下，經帶式污泥烘干箱處理后進入熱泵的濕的低溫循環空氣溫度為50-60℃，濕度在50%以上。
　　
　　本發明的有益效果：(1)能耗低：采用低溫?zé)岜煤娓稍O(shè)備，由于熱泵中制冷量和制熱量都用于污泥干化，故能耗相較于直接加熱式能耗高50%以上。
　　
　　(2)無二次污染：污泥水份最終通過冷凝水的形式排放出來，風通過循環使用，無外氣排放二次污染問題。
　　
　　(3)烘干溫度低，減小安全問題：由于烘干溫度低于70℃，污泥可能揮發出來的物質爆炸、毒性等問題少，污泥適用性廣，設備運行穩定、稼動率高。
　　
　　(4)自動化能力高：該設備設計形式有效將污泥干化實現連續自動化運行，污泥干化過程避免人力的投入，降低工人勞動強度，減少成本。
　　

　　低溫烘干工藝是污泥減量處理重大技術進步，低溫污泥干化處理使用低溫?zé)岜迷O(shè)備，較傳統工藝節省能耗50%以上，污泥脫水后溫度過高形成粉塵，容易造成爆炸等事故，而低溫烘干可以有效解決此項案例事故。此項工藝自動化程度高，可以節省人力成本，給客戶創造最大的效益。
