中水回用和MBR技術項目探究

　　“中水”水質主要是基于生活飲用水水質和允許排放污水水質之間，因此是相對于自來水和污水來說的。為了創建綠色環境，本項目實施中水回用工程。本工程收集了生活污水，淋浴廢水，并在在處理后達到了雜用水水質標準，產水進行回用。


　　1水量和水質

　　1.1水量。本項目最高生活給水量1000m3/d，根據GB50336—2006，中水量QY=∑a．B．Q．b=800m3/d。

　　1.2水質。進水水質：COD400mg/L．BOD5200mg/L，SS200mg/L，氨氮25mg/L，色度80，pH6～9。設計限值：COD≤30mg／L，BOD5≤l0mg/L，SS≤5mg/L，氨氮≤l0mg/L，色度≤30，pH6～9。實測本項目出水：BOD5．4mg/L，氨氮7．6mg／L，色度<5，pH6．68。本工程出水水質遵循《城市污水再生利用城市雜用水水質》(GB/T18920—2002)中沖廁、道路清掃、城市綠化的用水水質標準。

　　2設計原則

　　（1）在保障出水水質的條件，先選擇先進、成熟的工藝，自動化程度比較高。（2）有效合理布局，提升土地使用率，避免二次污染。（3）節能減耗，減少總投資，有效發揮項目的社會、經濟還有環境效益。根據以上的原則，選擇“MBR主工藝”，并搭配CIO2消毒，系統自動控制。

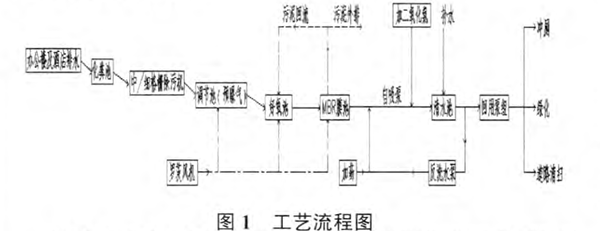

　　3工藝流程和特點


　　詳細說明：辦公樓和酒店的生活排水和洗浴廢水，匯入到化糞池進行消化分解，這樣的上清液自流進入到本中水系統。即先經過格柵井，之后再至曝氣調節池；再經過自流進生化池進行生化處理；膜池抽吸泵將清水抽吸出來完成泥水分離；MBR膜產水經過CIO2消毒之后送到清水池，之后通過回用泵組送往各回用點（辦公樓內沖廁、及建筑附近的綠化和道路沖洗）。本套中水系統布置在本建筑的負二層。

　　系統主要有以下特征：

　?。?）MBR技術可以使得污水中有機物和氨氮有效降解，又能通過氯劑消毒使得將全部病原微生物徹底殺滅，防止病原菌的泄露，提升出水安全性。

　　（2）占地小，自動化程度高。

　　主要構筑物

　　4.1調節池。

　　調節池。在調節池內設置穿孔曝氣管預曝氣。調節池可以均衡水量、水質，地下RC結構，根據GB50336-2006，調節池V=800X37.5%=300M3=10M2X3.5。

　　4.2MBR生化池。在膜池入口設有柵隙1mm的膜格柵，MBR包括好氧池、膜池、反洗加藥、鼓風機等。主要參數如下：

　　(1)設計流量：800m3d(33.3m3/h)

　　(2)好氧曝氣池：HRT3.3h，有效容積110m3=37M2X3.5215,微孔曝氣器，數量：126只

　　(3)膜池：HRT5.3h，有效容積176m3=58.7M2x3.5選PVDF膜，通量取14L/M2H，單片膜面積10M2，膜片數=33.3m3/h÷(14L／M2Hxl0M2)=240片，設計20片／組，共12。

　　4.3設備間

　　(1)自吸水泵：Q=40m3/h，H=16m，2臺

　　(2)CLO2：消毒：加氯量3～6mg／L，選取CLO2：裝置2400g／h

　　(3)鼓風機2臺，風壓0.04MPA

　　(4)調節池風量：根據《建筑中水設計規范》計算，Q1=0.6X300=3m3／min

　　(5)好氧池風量：215微孔曝氣器126只，風量8.4m3／min

　　(6)膜池風量：根據膜手冊，計算膜的用氣量=22．5m3/min考慮富余量，所以鼓風機Q=37.5m3/min，0．04MPA

　　4.4清水池。根據GB50336—2006計算，清水池V=800x25％=200M3
